AC กับ DC ต่างกันอย่างไร? เข้าใจไฟบ้าน Solar Battery และ EV ในภาพเดียว.

ระบบพลังงานในบ้านสมัยใหม่มีทั้ง AC และ DC อยู่ในระบบเดียวกัน โดยเฉพาะเมื่อมี Solar, Battery/ESS และ EV

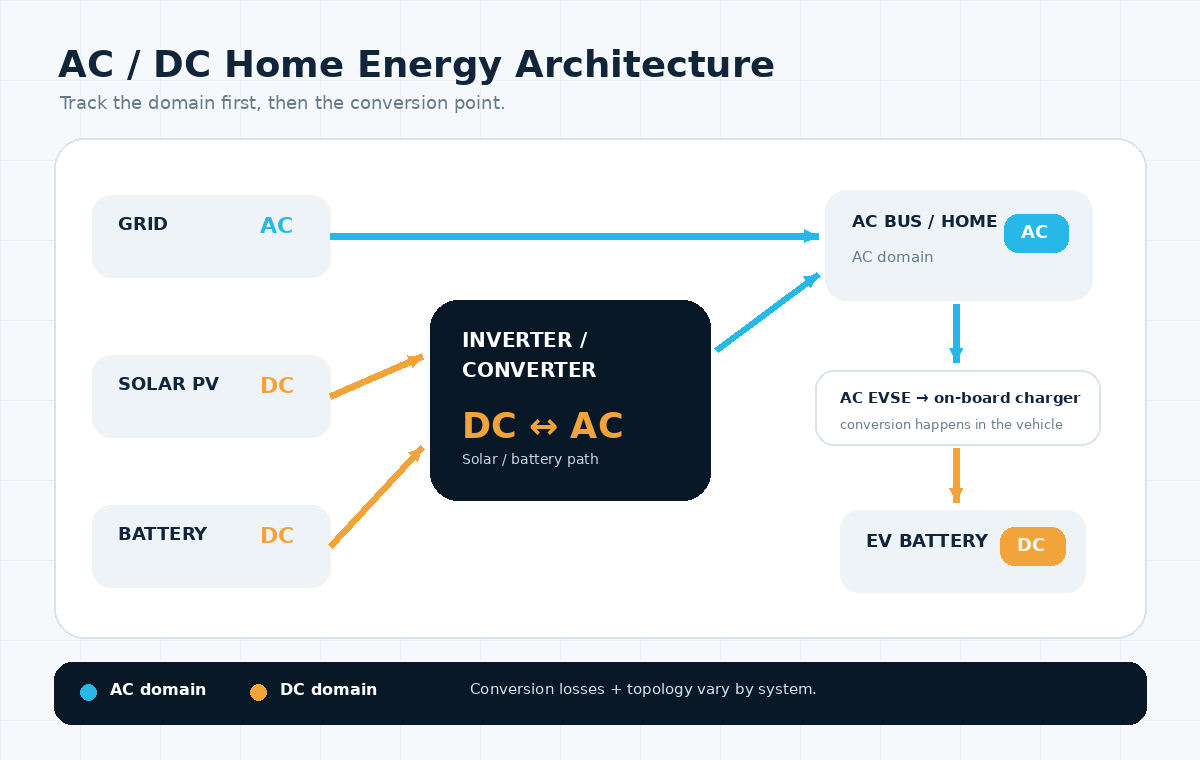

ภาพง่ายที่สุดคือ:

Grid / ไฟบ้าน → AC
Solar panel    → DC
Battery        → DC ภายในระบบ
EV battery     → DC ภายในรถ

แต่ระหว่างทางมี inverter, charger และ converter คอยแปลงพลังงานจากรูปแบบหนึ่งไปอีกแบบ

AC คืออะไร

AC หรือ Alternating Current คือกระแสสลับ ทิศทาง/รูปคลื่นเปลี่ยนตามเวลา

ไฟฟ้าที่ใช้ในระบบจำหน่ายและปลั๊กไฟบ้านเป็น AC เพราะเหมาะกับโครงสร้างระบบส่ง/จำหน่ายและอุปกรณ์ไฟฟ้าจำนวนมากถูกออกแบบมารับ AC

เมื่อเราพูดถึง:

• ไฟบ้าน 1 เฟส / 3 เฟส
• Grid
• Main distribution board
• เครื่องใช้ไฟฟ้าทั่วไป
• AC EV charging

เรากำลังอยู่ฝั่ง AC เป็นหลัก

DC คืออะไร

DC หรือ Direct Current คือกระแสตรงที่มีทิศทางหลักคงที่

อุปกรณ์สำคัญในระบบพลังงานยุคใหม่ที่อยู่ฝั่ง DC ได้แก่:

• PV module/string
• Battery cell/pack
• DC bus ภายใน inverter บางระบบ
• Battery traction ของ EV
• electronics และ MCU จำนวนมากหลังผ่าน power supply

Solar ทำไมเริ่มจาก DC

แผง Solar PV สร้างไฟฟ้า DC

ถ้าเป็นระบบ Grid-connected ทั่วไป พลังงานต้องผ่าน inverter เพื่อแปลงเป็น AC ที่เข้ากับระบบบ้าน/Grid

Solar PV (DC)
    ↓
Inverter
    ↓
Home / Grid (AC)

นี่คือเหตุผลที่ Solar inverter เป็นจุดเชื่อมสำคัญระหว่าง DC array กับระบบ AC

อ่านต่อ: Solar Inverter คืออะไร

Battery อยู่ฝั่งไหน

ตัว Battery เป็น DC แต่ระบบ ESS อาจมี architecture ต่างกัน

ตัวอย่างแบบ DC-coupled:

PV DC
  ↓
Hybrid inverter / DC bus
  ↔ Battery DC
  ↓
Home AC

ตัวอย่างแบบ AC-coupled:

PV inverter → AC bus ← Battery inverter

ดังนั้นคำว่า “Battery 10 kWh” อย่างเดียวไม่บอกว่า system topology เป็นแบบใด

อ่านต่อ:

• ESS คืออะไร
• AC-Coupled Solar System

EV Charger AC แล้ว Battery รถเป็น DC ได้อย่างไร

Wall Charger ที่บ้านซึ่งเรียกกันว่า AC Charger/EVSE โดยทั่วไปส่ง AC ให้รถ และ On-board Charger ในรถทำหน้าที่แปลง AC เป็น DC เพื่อชาร์จ traction battery

ภาพแนวคิด:

Home AC
  ↓
EVSE / Wall Charger
  ↓ AC
On-board Charger ในรถ
  ↓ DC
EV Battery

ส่วน DC fast charging มี conversion architecture ต่างออกไปและจ่าย DC ไปยังระบบ Battery ของรถผ่านระบบควบคุม/ความปลอดภัยที่ออกแบบมาเฉพาะ

จึงไม่ควรเหมารวมว่า “หัวชาร์จทุกชนิดทำหน้าที่แปลง AC เป็น DC อยู่ในกล่องติดผนังเหมือนกัน”

ทำไม AC/DC สำคัญกับ Protection

อุปกรณ์สวิตช์และ protection ไม่ได้ใช้แทนกันได้เสมอระหว่าง AC และ DC

DC มีพฤติกรรม arc/interruption ต่างจาก AC และระบบ Solar อาจมีแรงดัน DC สูงกว่าที่คนคุ้นจากไฟบ้าน

ดังนั้นอย่าเลือก breaker, fuse, isolator หรือ connector เพียงเพราะค่ากระแส “A” ดูเท่ากัน ต้องตรวจ rating และมาตรฐานสำหรับชนิดระบบจริง

อ่านต่อ:

• DC Breaker สำหรับ Solar
• DC Fuse Solar
• MC4 Connector

AC/DC ไม่ได้บอกว่าระบบไหนอันตรายกว่าแบบง่าย ๆ

การพูดว่า “DC อันตรายกว่า AC” หรือกลับกันแบบไม่มีบริบทไม่ช่วยในการออกแบบ

ความเสี่ยงขึ้นกับหลายปัจจัย เช่น:

• voltage
• available current/fault energy
• source behavior
• protection/disconnection
• contact path
• environment
• equipment category

สิ่งสำคัญคือใช้ component/protection ที่ถูกประเภทและไม่ทำงานกับส่วนที่มีพลังงานโดยไม่มีความรู้/การแยกแหล่งจ่ายที่เหมาะสม

การแปลง AC/DC มี Loss

ทุกครั้งที่พลังงานผ่าน conversion stage มี loss บางส่วน

ตัวอย่าง Solar + Battery + Load อาจมีเส้นทาง:

PV DC
→ inverter/converter
→ Battery DC
→ inverter
→ Load AC

จึงไม่ควรสมมติว่า 10 kWh เข้า Battery แล้วจะกลายเป็น 10 kWh ที่โหลด AC ได้เต็มทั้งหมด

แนวคิดนี้เชื่อมกับ Battery 10 kWh ใช้ได้นานแค่ไหน

แล้วอุปกรณ์ Smart Home / ESP32 ล่ะ

ESP32 และ Sensor ส่วนใหญ่ทำงานด้วย DC แรงดันต่ำ แต่รับพลังงานจาก Adapter/Power Supply ที่แปลงไฟบ้าน AC ลงมาเป็น DC

230 V AC
  ↓
Power Supply
  ↓
5 V / 3.3 V DC
  ↓
ESP32 / Sensor

ตรงนี้เป็นสะพานจาก Electrical & Energy Fundamentals ไปสู่ Practical Electronics และ Embedded อ่านต่อที่ 3.3V กับ 5V Logic Level ต่างกันอย่างไร และ พื้นฐาน Electronics + Embedded สำหรับ ESP32

สรุป

ในบ้านสมัยใหม่ AC กับ DC ไม่ได้แยกเป็นคนละโลก:

Grid AC
Solar DC
Battery DC
EV Battery DC
House loads AC/DC ผ่าน Power Supply

สิ่งที่เชื่อมทั้งหมดคือ inverter/converter/charger และระบบ protection ที่เหมาะกับแต่ละฝั่ง

การเข้าใจว่า พลังงานอยู่ฝั่ง AC หรือ DC ณ จุดไหน ช่วยให้เราอ่าน architecture, efficiency และข้อจำกัดของ Solar/ESS/EV ได้ถูกขึ้น ก่อนจะลงลึกถึงการติดตั้งจริง
