DC Fuse สำหรับ Solar PV: เลือก gPV Fuse อย่างไรและเมื่อไรที่ String ต้องมี Overcurrent Protection.

DC Fuse ในระบบ Solar PV มีหน้าที่ป้องกันกระแสเกินในวงจร DC โดยเฉพาะกรณีที่กระแสจากสตริงอื่นสามารถไหลย้อนเข้า Faulted string ได้ การเลือกฟิวส์จึงไม่ใช่เพียง “ใช้กี่แอมป์” แต่ต้องพิจารณาทั้ง ประเภทฟิวส์, System voltage, Short-circuit current, จำนวนสตริงที่ขนานกัน, Maximum series fuse rating ของแผง และ interrupting capability

มาตรฐาน IEC 60269-6 กำหนดข้อกำหนดเพิ่มเติมสำหรับ Fuse-link ที่ใช้ป้องกัน PV strings และ PV arrays ในระบบ DC สูงสุด 1,500 V ส่วนตัวอย่างผลิตภัณฑ์ PV fuse ของ Eaton Bussmann ระบุ Class gPV และการรับรอง IEC 60269-6 สำหรับงาน Photovoltaic โดยตรง

ทำไม PV ต้องใช้ Fuse ที่ออกแบบสำหรับ DC/PV

วงจร DC ไม่มี Zero crossing ทุกครึ่งคาบเหมือน AC ทำให้การดับ Arc ต้องพึ่งโครงสร้างของอุปกรณ์ที่ออกแบบมาสำหรับแรงดัน DC และพลังงาน Fault ที่เกี่ยวข้อง

ดังนั้นฟิวส์ใน PV string ควรเป็นอุปกรณ์ที่มี Rating สำหรับ:

• DC voltage ของระบบ
• PV application
• Fault current ที่อาจเกิดขึ้น
• Environmental/holder condition ของงานจริง

การเอาฟิวส์ AC หรือ Fuse holder ที่ Voltage rating ไม่พอมาใช้แทนเพียงเพราะ Ampere เท่ากันไม่ถือว่าเทียบเท่ากัน

gPV คืออะไร

gPV เป็น Utilization category ของ PV fuse-link ที่ออกแบบสำหรับการป้องกัน Photovoltaic strings/arrays โดยเฉพาะ

ตัวอย่าง Eaton Bussmann PV fuse หลายรุ่นระบุ:

• Class gPV
• IEC 60269-6
• DC voltage rating
• Interrupting rating

ค่าพวกนี้ต้องตรวจจากรุ่นจริง ไม่ควรจำจากรูปทรง 10×38 หรือ 10×85 อย่างเดียว เพราะ Fuse ที่ขนาดภายนอกเท่ากันอาจมี Rating ต่างกัน

เมื่อไร String ต้องมี Fuse

บทความเดิมใช้กฎว่า “ไม่เกิน 2 strings ไม่ต้องมี fuse, เกิน 2 strings ต้องใส่ทุก string” ซึ่งเข้าใจง่ายแต่ ไม่ควรใช้เป็นกฎสากลโดยไม่คำนวณ

คำถามสำคัญกว่าคือ:

ถ้า String หนึ่งเกิด Fault กระแสย้อนจาก String อื่นที่ต่อขนานกันสามารถเกินพิกัดที่ Module/Conductor รับได้หรือไม่?

ตัวแปรที่ต้องดู ได้แก่:

• จำนวน Parallel strings
• Module Isc
• Maximum series fuse rating ที่ผู้ผลิต Module กำหนด
• Maximum reverse current ที่ยอมรับได้
• Cable ampacity
• Combiner topology
• OCPD arrangement ของระบบ

ในระบบที่มีสตริงขนานจำนวนน้อย กระแสย้อนอาจยังไม่เกินขีดจำกัดของ Module จึงอาจไม่ต้องมี String fuse แยก แต่การตัดสินต้องมาจาก Design criteria ไม่ใช่จำนวนสตริงอย่างเดียว

Voltage rating ต้องคิดจากแรงดันสูงสุด ไม่ใช่ Vmp ปกติ

Fuse และ Fuse holder ต้องมี DC voltage rating ไม่น้อยกว่า Maximum system voltage ที่วงจรสามารถเห็นได้

ใน PV array ค่า Voc เพิ่มขึ้นเมื่ออุณหภูมิเซลล์ต่ำลง ดังนั้นงานออกแบบต้องใช้ Maximum corrected open-circuit voltage ตามจำนวนแผงอนุกรมและอุณหภูมิต่ำสุดที่ใช้เป็น Design basis

ไม่ควรเลือก 600 Vdc fuse เพียงเพราะตอนระบบทำงานวัดได้ 450–500 V โดยไม่ตรวจ Worst-case Voc

Ampere rating ก็ไม่ใช่เลือกเท่ากับ Isc ตรง ๆ

Fuse ต้องไม่ตัดในสภาวะผลิตไฟปกติ แต่ยังต้องป้องกัน Conductor/Module ตามข้อกำหนดของระบบ

สิ่งที่ต้องอ้างอิงร่วมกันคือ:

• Module Isc
• Module maximum series fuse rating
• Design current factor ตามมาตรฐานที่ใช้อ้างอิง
• Ambient/enclosure derating ของ Fuse/holder
• Cable ampacity
• Manufacturer coordination data

เพราะฉะนั้นสูตร “Isc × ตัวเลขหนึ่งแล้วปัดขึ้น” ไม่ควรถูกนำไปใช้โดยไม่รู้ว่ามาจากมาตรฐาน/เงื่อนไขใด

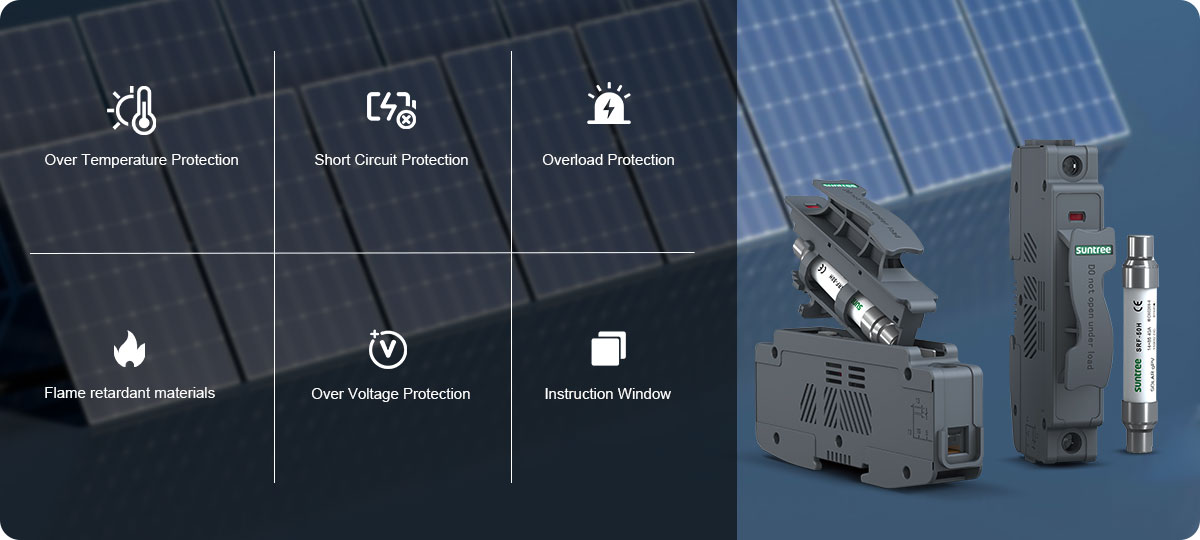

Fuse holder สำคัญพอ ๆ กับ Fuse

ความร้อนหรือความเสียหายใน DC combiner ไม่ได้เกิดจาก Fuse element อย่างเดียว จุดที่ควรตรวจมีทั้ง:

• Fuse holder DC/PV rating
• Contact resistance
• Torque ของ terminal
• Conductor size และ ferrule/lug
• Ventilation/ambient temperature
• IP rating ของ enclosure
• Polarity/maintenance procedure

Holder ที่เกิดความร้อนจาก Contact resistance สูงสามารถสร้างปัญหาได้แม้ Fuse rating ถูกต้อง

DC Breaker แทน gPV Fuse ได้ไหม

คำตอบคือ ขึ้นกับการออกแบบและอุปกรณ์ที่เลือก

DC Circuit Breaker และ gPV Fuse มีหน้าที่ป้องกัน Overcurrent ได้ แต่มี characteristic, Interrupt rating, isolation behavior และ coordination ต่างกัน ไม่ควรมองว่าเป็นอุปกรณ์แทนกันแบบ 1:1 เพียงเพราะมี Ampere rating เท่ากัน

ใน Combiner บางแบบอาจใช้ Fuse ต่อ String แล้วมี DC disconnect/breaker ระดับ Array อีกชั้นหนึ่ง ทั้งหมดต้องดู Single-line diagram และ Rating ของอุปกรณ์จริง

อย่าใช้ Fuse เป็นสวิตช์ถอดวงจรขณะมีโหลดโดยพลการ

การถอด Fuse holder ขณะวงจร PV มีแรงดัน/กระแสสามารถเกิด Arc ได้ ข้อปฏิบัติในการ Isolation ต้องอ้างอิงอุปกรณ์และขั้นตอน Lockout/Shutdown ของระบบ

ถ้างานต้องการอุปกรณ์ตัดตอนเพื่อ Maintenance ให้ใช้อุปกรณ์ที่ได้รับ Rating และออกแบบสำหรับ Switching/Isolation ตามหน้าที่นั้น

Checklist ก่อนอนุมัติ String fuse

PV module datasheet
   ├─ Isc
   ├─ Voc
   ├─ max series fuse rating
   └─ temperature coefficients
        ↓
String / parallel topology
        ↓
Worst-case reverse current
        ↓
Cable ampacity
        ↓
Fuse class + current rating
        ↓
Fuse / holder DC voltage rating
        ↓
Interrupting rating + enclosure

สรุป

สิ่งที่ควรจำไม่ใช่ “กี่ String แล้วต้องใส่ Fuse” แต่คือ Fuse มีไว้จำกัด Fault current ไม่ให้เกินสิ่งที่ Module, Cable และอุปกรณ์ใน String รับได้

สำหรับงาน Solar PV ให้เริ่มจาก Module datasheet + System topology แล้วเลือก gPV Fuse/holder ที่มี Voltage และ Current/Interrupt rating เหมาะกับระบบจริง โดยอ้างอิง IEC 60269-6 และข้อกำหนดการติดตั้งที่ใช้กับโครงการนั้น
