Current Sensor, CT Clamp และ Energy Meter ต่างกันอย่างไร? วัดกระแสหรือวัด kWh ต้องใช้อะไร.

ถ้าต้องการรู้ว่า “ตอนนี้โหลดกินไฟเท่าไร” คำว่า Current Sensor, CT Clamp, Power Meter และ Energy Meter มักถูกใช้ปนกัน แต่จริง ๆ แล้วตอบคำถามไม่เหมือนกัน

Current Sensor → กระแส A
Power Meter   → กำลัง W / kW
Energy Meter  → พลังงานสะสม Wh / kWh

Current Sensor วัดอะไร

Current Sensor ใช้วัดกระแส ณ ขณะหนึ่ง เช่น 5 A, 20 A, 80 A

คำว่า Current Sensor เป็นคำกว้างที่ครอบคลุมหลายเทคโนโลยี เช่น Hall-effect, shunt-based sensing หรือ current transformer ตามชนิดกระแสและโจทย์ ส่วน CT เป็นหนึ่งในวิธีวัดกระแสที่ใช้กับ AC ไม่ใช่ชื่อแทน Current Sensor ทุกชนิด

การรู้กระแสอย่างเดียว ยังไม่เท่ากับรู้กำลังจริง เพราะระบบ AC อาจต้องพิจารณาแรงดัน, phase relationship และ Power Factor

CT Clamp คืออะไร

CT หรือ Current Transformer ใช้สนามแม่เหล็กจากตัวนำ AC เพื่อสร้างสัญญาณสัดส่วนกับกระแส ทำให้วัดโดยไม่ต้องให้กระแสโหลดหลักไหลผ่านวงจร MCU โดยตรง

ข้อดีของ clamp/split-core CT คือสามารถติดรอบตัวนำได้โดยไม่ต้องตัด conductor ในหลายงาน

แต่ต้องระวัง:

• CT แต่ละรุ่นให้ output ต่างกัน
• บางแบบเป็น current output บาง module มี burden/interface มาแล้ว
• ต้องติดรอบ ตัวนำที่ต้องการวัด ไม่ใช่ครอบ Line+Neutral พร้อมกันแบบไม่เข้าใจสนามที่หักล้างกัน
• ratio และ phase error มีผลต่อความแม่น

ส่วนนี้อธิบายหลักการวัด ไม่ใช่ขั้นตอนติดตั้งในตู้ไฟ การเลือกตำแหน่งวัดและการทำงานใกล้ส่วนที่มีไฟต้องอ้างอิงคู่มืออุปกรณ์และผู้มีความชำนาญตามระบบจริง

CT วัด DC ได้หรือไม่

Current Transformer แบบทั่วไปอาศัยการเปลี่ยนแปลงของสนามแม่เหล็ก จึงเหมาะกับ AC ไม่ใช่ DC steady current

งาน DC เช่น Battery/EV/DC bus ต้องเลือกเทคโนโลยีวัดกระแสที่รองรับ DC เช่น Hall-effect/shunt architecture ตามระบบจริง

อย่าเลือกจากรูปร่าง clamp อย่างเดียว

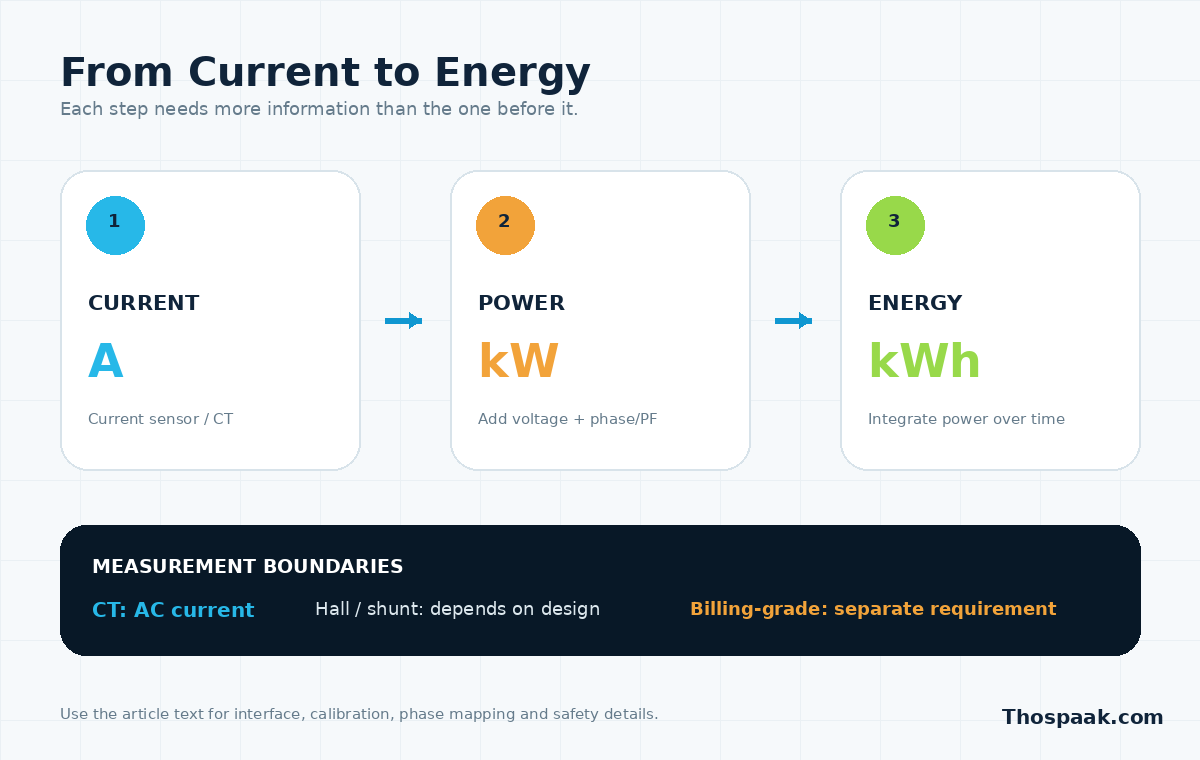

จาก Amp ไป kW ต้องมีอะไรเพิ่ม

ใน DC แบบง่าย:

Power = Voltage × Current

ใน AC โดยเฉพาะโหลดที่ Power Factor ไม่เท่ากับ 1 การคูณ V × A อย่างเดียวให้ apparent power ไม่ใช่ active power เสมอ

อ่านพื้นฐานได้ที่ Power Factor คืออะไร

Energy Meter วัดมากกว่ากระแส

Energy Meter ที่ออกแบบมาวัดพลังงานจะประมวลผลแรงดันและกระแสตาม architecture ของอุปกรณ์เพื่อรายงานค่าที่เกี่ยวข้อง เช่น:

• V
• A
• W / kW
• Power Factor
• kWh
• Frequency
• per-phase/total values ในบางรุ่น

จึงเหมาะเมื่อโจทย์คือ:

บ้านใช้ไฟกี่ kWh ต่อช่วงเวลา

มากกว่าโจทย์ว่า “สายเส้นนี้มีกระแสกี่ A ตอนนี้”

Clamp Meter กับ CT Monitoring ต่างกันอย่างไร

Clamp Meter แบบ handheld เป็นเครื่องมือสำหรับช่าง/การตรวจวัดหน้างาน ส่วน CT Monitoring node ถูกติดถาวรเพื่อส่งข้อมูลต่อเนื่อง

อย่าสับสนว่า CT ราคาถูก + ADC จะเทียบเท่า certified billing meter โดยอัตโนมัติ

ระบบ DIY เหมาะกับ monitoring/trend เมื่อผ่านการตรวจเทียบ แต่ไม่ควรอ้างว่าใช้แทน utility/revenue meter หากไม่ได้ออกแบบและรับรองสำหรับงานนั้น

1 เฟสกับ 3 เฟส

ระบบ 3 เฟสต้องคิดทั้ง:

• กระแสแต่ละเฟส
• แรงดันที่เกี่ยวข้อง
• phase mapping
• total power
• unbalance

การวัด CT แค่เฟสเดียวแล้วคูณ 3 ใช้ได้เฉพาะ approximation ในเงื่อนไขที่โหลดสมดุลจริง ไม่ใช่วิธีมาตรฐานสำหรับทุกบ้าน

อ่านพื้นฐานระบบไฟที่ 1 เฟส vs 3 เฟส

CT Direction มีผลไหม

ระบบ monitoring ที่คำนวณ import/export ต้องรู้ทิศทางของ CT และ voltage reference ให้สอดคล้อง

ถ้ากลับทิศ อาจเห็น:

Import → กลายเป็น Export
Solar export → กลายเป็น Load

จึงควรตรวจ polarity/direction ตามคู่มือ meter/device และทดสอบกับ load ที่รู้ทิศทาง

Energy Monitoring ที่ดีต้องมีเวลา

การรู้ 3.2 kW ตอนนี้ยังไม่บอกว่าใช้ไปกี่ kWh ทั้งวัน

ต้อง integrate ตามเวลา:

Power over time
    ↓
Energy

ถ้าต้องการวิเคราะห์ว่าโหลดเกิดเมื่อไร ให้ใช้ interval data ต่อที่ Load Profile Analyzer

ESP32 ต่อ CT โดยตรงได้ไหม

ไม่ควรตอบว่าได้/ไม่ได้จากคำว่า CT อย่างเดียว เพราะ output interface ต่างกันมาก

ก่อนต่อ ADC ต้องรู้:

• output type
• maximum signal
• burden requirement
• bias/reference
• isolation architecture
• ADC input range
• calibration

อ่าน Analog Sensor กับ Digital Sensor และ 3.3V vs 5V Logic ก่อนออกแบบ interface

สรุป

เลือกจากคำถามที่ต้องตอบ:

• ต้องการ A → Current Sensor/CT ตามชนิด AC/DC
• ต้องการ kW → Power measurement ที่วัดองค์ประกอบเพียงพอ
• ต้องการ kWh → Energy Meter / integration over time
• ต้องการ billing-grade → ใช้อุปกรณ์/มาตรฐานที่ออกแบบสำหรับงานนั้น

อย่าใช้คำว่า CT Clamp, Power Meter และ Energy Meter แทนกัน เพราะจะทำให้การวิเคราะห์ Solar, EV, TOU และ Load Profile ผิดตั้งแต่ต้น
